Umspannwerk Neusiedl am See

Teilsanierung der 220-kV-Freiluftschaltanlage des Umspannwerks Neusiedl am See für die Austrian Power Grid AG.

Das Stromnetz der Austrian Power Grid AG bildet das Rückgrat der österreichischen Stromversorgung.

Bauherr: Leyrer + Graf Baugesellschaft m.b.H. als Teil-Generalunternehmer

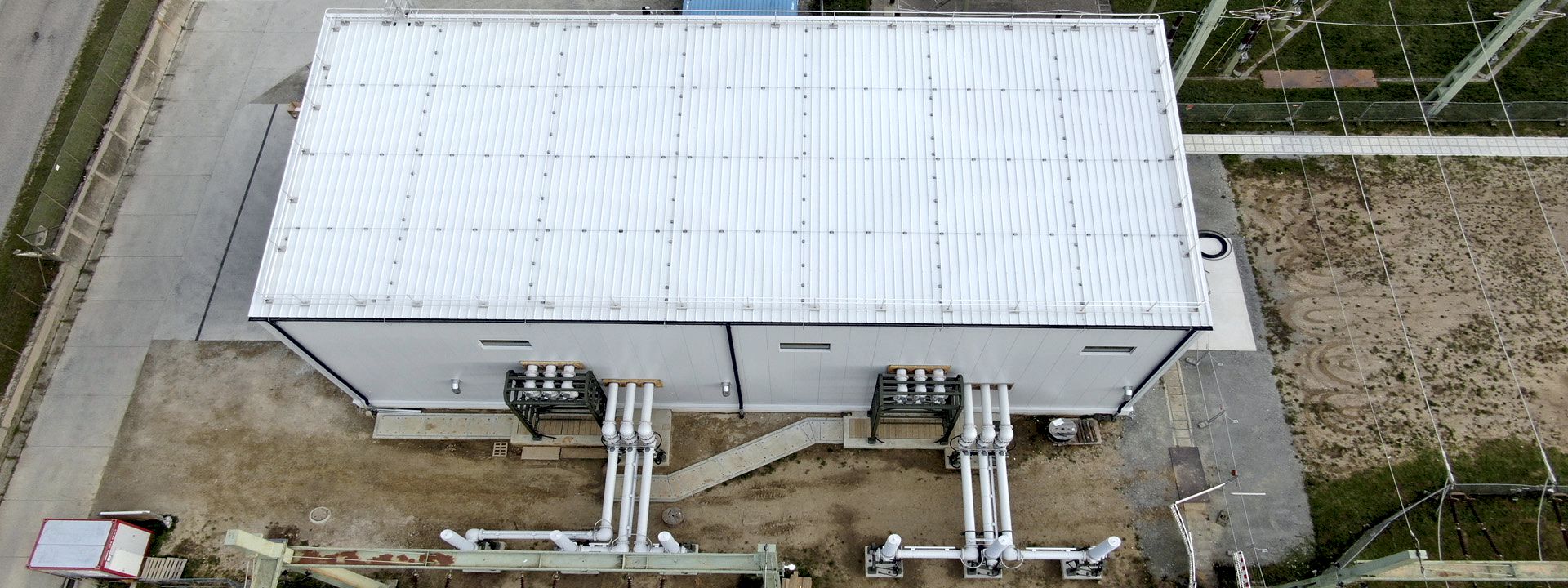

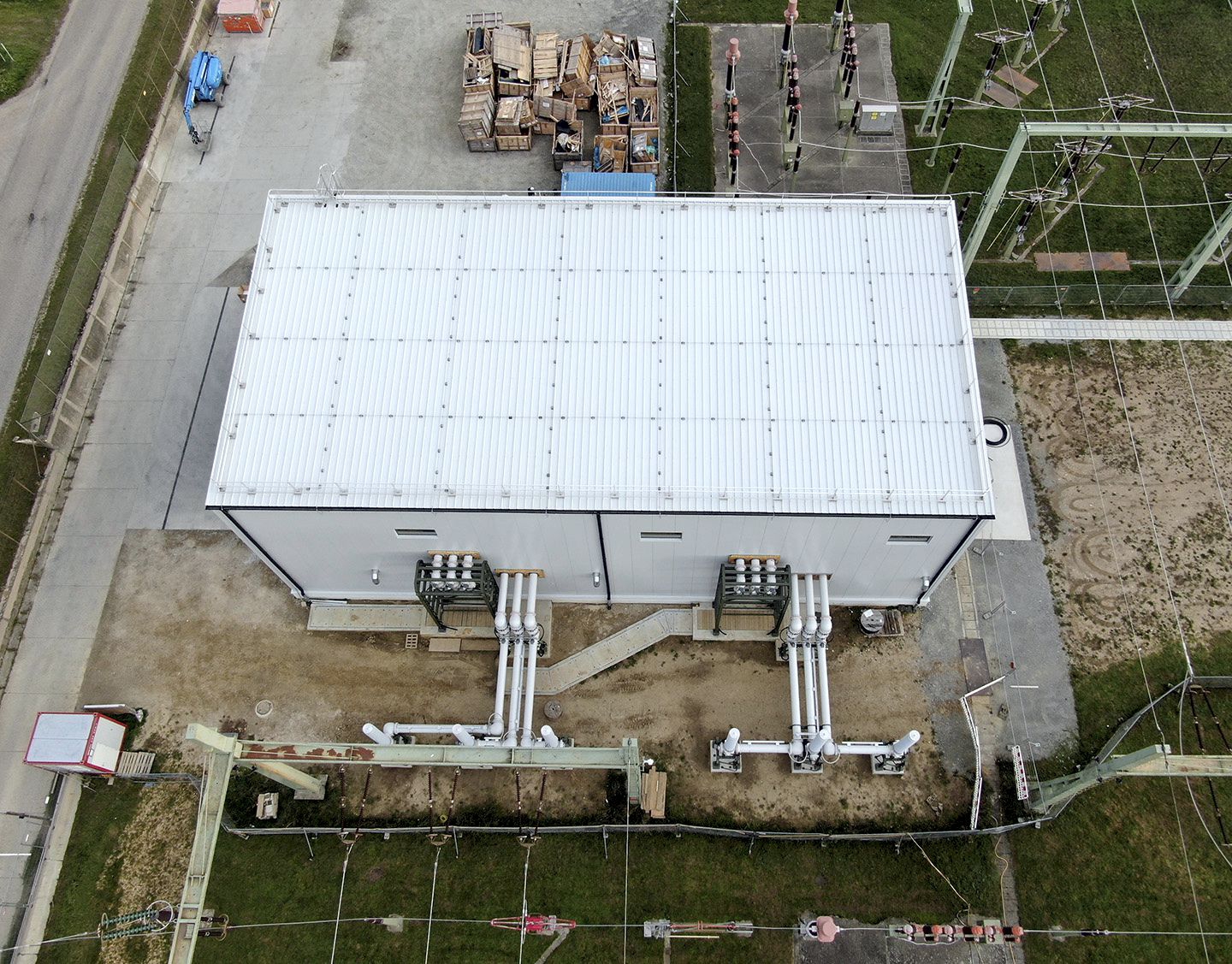

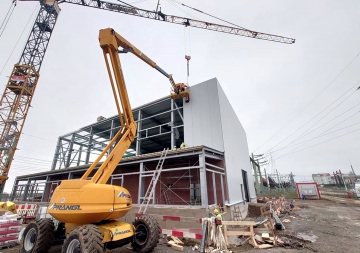

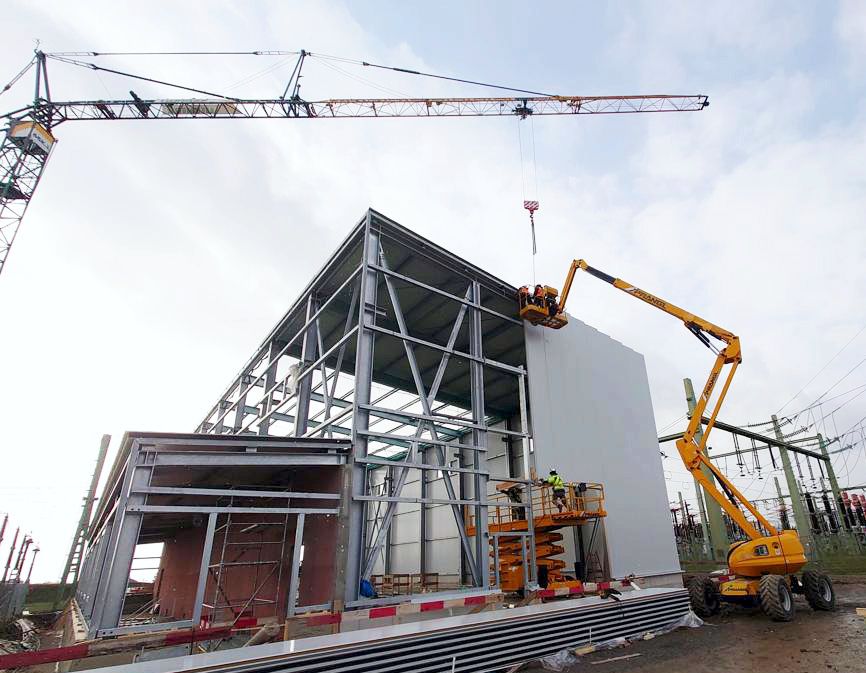

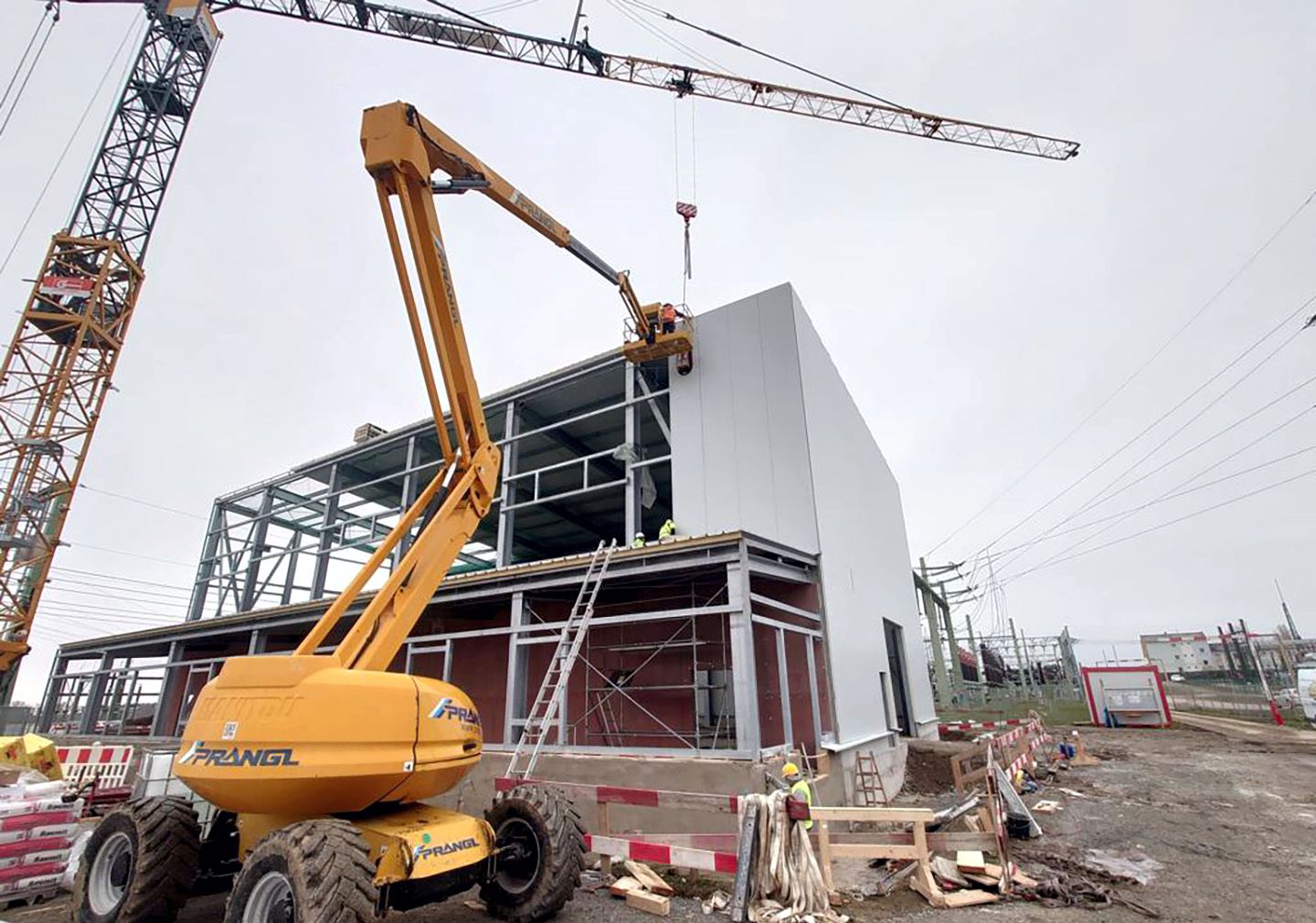

Für die Firma Leyrer + Graf Baugesellschaft m.b.H. in Schwechat errichteten wir eine GIS-Halle mit Kranbahnen und einen Relaisraum. Aus Sicherheitsgründen war es notwendig, die Konstruktionsteile beim Heben mit dem Baukran mit einem 16 mm² Erdungsseils zu erden.

Eckdaten

  • GIS-Halle: Größe 33,86 x 20,69 x 13,17 m, mit Kranbahnen für 5,0 t Tragkraft
  • Relaisraum: Größe 33,86 x 4,60 x 4,90 m (R90 überdimensioniert)
  • Stahlgewicht 120.000 kg, feuerverzinkt, verschraubt und demontierbar ausgeführt
  • Dach- und Wandverkleidungen, Sandwichpaneele, U-Wert 0,19 W/m²°K
  • Dach mit Geländer als Absturzsicherung
